智能數字顯示調節儀
智能數字顯示調節儀采用了自行研發，委托國外集成電路制造商定制的專用的集成電路，它不僅匯集目前自動控制系統中各類調節儀表的大部分功能同時還集成了CPU、I/O接口、EPROM和D/A轉換等電...
   |
產品概述/Product overview----------------------------------------------------------◆◆ |

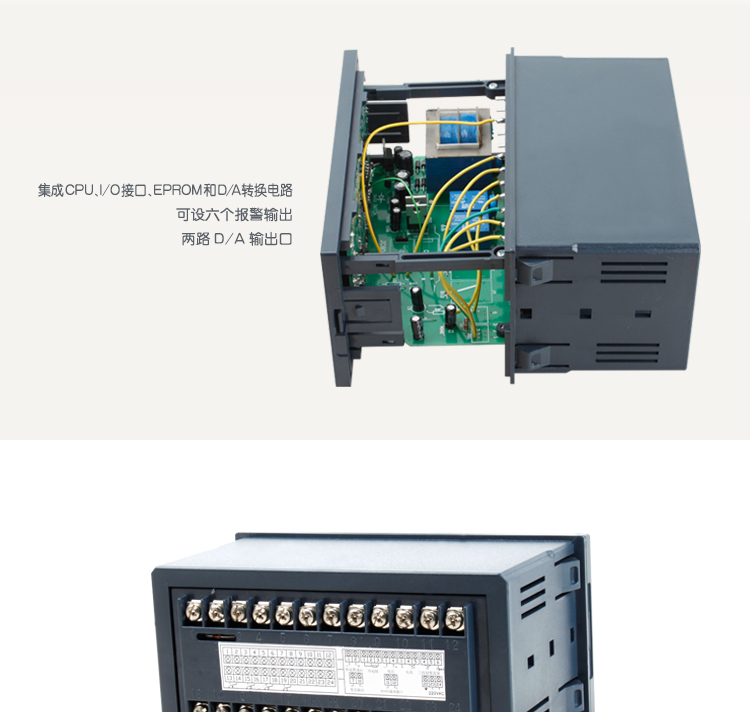

| 本公司生產的智能化數字調節儀采用了自行研制開發，委托日本集成電路制造商定制生產的專用集成電路，它不僅匯集目前自動控制系統中各類調節儀表的大部分功能，同時還集成了CPU、I/O接口、EPROM和D/A轉換等電路，輔以博采眾長、精心編制、反復調試的軟件系統使本儀表獨具以下特點： |
| 1.儀表硬件大幅度減少，系統的組成結構相對簡單。在用戶申請范圍內，多種輸入信號兼容。 |
| 2.采用了優化設計，工藝顯著改善，沒有飛線，沒有調整電位器，所有的校準和功能可全部通過鍵盤由軟件完成。 |
| 3.最多可設定六個報警輸出，報警方法可達十種以上，并可對報警參數進行監控。 |
| 4.可選加兩路D/A輸出口，可以對過程量和控制量同時進行光電隔離輸出，以確保被控系統的安全可靠。提供5V和24V兩個恒壓源輸出，可滿足大多數輔助功能的要求。 |
| 5.任何復雜的控制、調節、報警、輸出等功能，均可由儀表工進行簡單的操作，設定后加以密碼保護，使其變成一個傻瓜式儀表，現場操作工將不能修改被鎖定的參數。甚至還可做到不讓操作工查看。由用戶自己設定的四個類別百種級別的抗干擾模式，可適應各種環境的干擾源。 |
| 6.線性輸入或Pt100x儀表可自定義零點和滿度。 |
產品選型/product selection-----------------------------------------------------------◆◆ |
| 型 譜 說 明 類型XMTA智能數字顯示調節變送儀XMGA智能光柱顯示調節變送儀1 1000系列數顯儀表2 2000系列光柱儀表 顯示方式1單屏顯示2雙屏顯示3單屏+單光柱4單屏+雙光柱5雙屏+單光柱6雙屏+雙光柱7三屏顯示8開方方式顯示（小信號切除，訂貨請注明） 輸入方式0頻率信號：1～10000Hz 1配熱電偶(E、K、S、B、J、T、N、R等)2配熱電阻(Pt100、Cu50、Cu100、BA1、BA2、G等)3配直流電流(0～10mA、4～20mA) 4配直流電壓(0～5V、1～5V、0～20mV、0～50 mV、0～200mV) 5配用遠傳壓力電阻值及線性電阻值(0～400Ω)6配全部輸入類型 報警功能0無報警1一路報警2二路報警3三路報警 注：SP3作聲光報警、關聯報4四路報警 警請注明5五路報警6六路報警 附加功能0無附加功能1帶有斷偶、斷阻、斷線后狀態輸出 外型尺寸H橫式160×80開孔152×76 V豎式80×160開孔76×152 J橫式96×48或豎式 開孔92×45 F方式96×96開孔92×92 Q方式72×72開孔68×68 S方式48×48開孔45×45變送輸出A無變送輸出B變送輸出0～10mA C變送輸出4～20mA D變送輸出0～5V E變送輸出1～5V F特殊信號變送輸出G頻率輸出（5～10KHz） 定時功能S缺省為無定時功能 帶定時功能 供外24V直流電源P缺省為無24V直流電源輸出 帶24V直流電源輸出(可做二線制變送器電源)通訊接口T卻省為不帶通訊接口 帶RS485或RS232通訊接口 供電電源 K W缺省為220V.AC開關電源85～260VAC開關電源18～36VDC或18～36VAC |
技術指標/Technical indicators---------------------------------------------------------◆◆ |
| 1.測量精度： ±0.5%FS±1d ±0.2%FS±1d 2.報警功能：上限、下限、上下限、上回差、下回差、雙回差、OK方式、絕對值方式等。3.變送輸出精度： ±0.3%FS 負載能力： 0-600Ω4.輸入阻抗： 0-10mA： 500Ω、 4-20mA： 250Ω、 DC.V：≥200KΩ，熱電偶及DC.mV：≥10MΩ冷端自動補償精度0-40℃范圍內±0.3℃，熱電阻：三線制輸入3×10Ω以內完全補償，脈沖幅值：≥2.5V，頻率范圍0.01~1000Hz 5.繼電器接點容量： AC220V 3A（無感負載）6.供電電源： AC220V ≤6W 7.工作環境要求：溫度： 0-50℃、相對濕度：＜58%，無腐蝕性氣體，無震動場合。 |
顯示說明/Display explain--------------------------------------------------------------◆◆ |

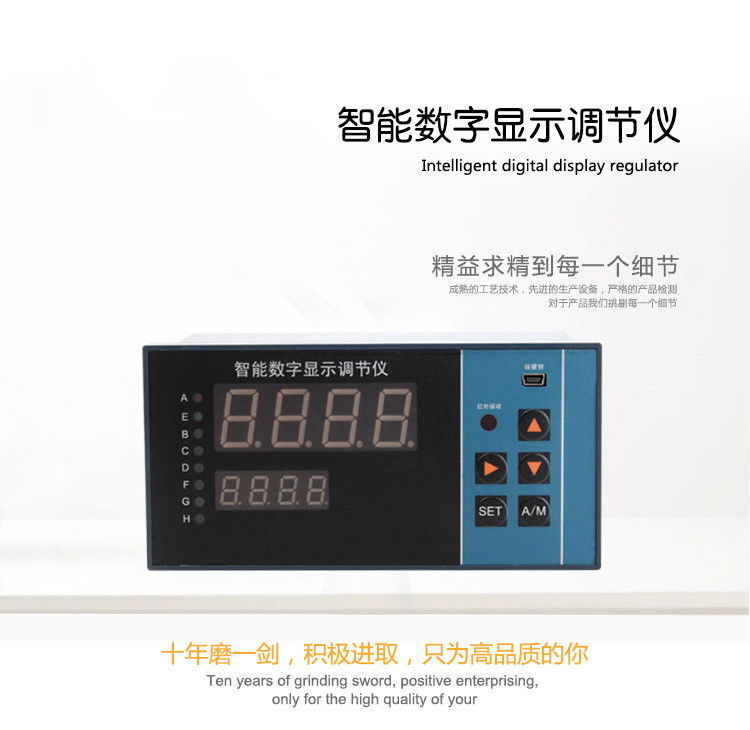

| 1.單排數碼顯示：直接顯示儀表測量值。 |
| 2.雙排數碼顯示：上排顯示測量值。下排顯示設定值。在測量狀態下，可通過加鍵將下排顯示切換成測量值的百分比。 |
| 3.雙排數碼管+單模擬條：上排顯示測量值。下排顯示設定值或測量值的百分比，單模擬條指示測量值的百分比或模擬輸出的百分比。 |
| 4.單排數碼管+雙排模擬條：數碼管顯示儀表測量值，按加鍵可顯示測量值的百分比或模擬輸出的百分比。左排模擬條指示測量值的百分比；右排模擬條指示設定值的百分比或模擬輸出的百分比。 |
| 5.雙排數碼管+雙排模擬條：雙排數碼管解釋同上（顯示說明2）一樣，雙排模擬條同上（顯示說明4）一樣。 |
| 6.指示燈： A燈或J1燈，是SP1報警指示燈。 |
| E燈或J2燈，是SP2報警指示燈。 B燈或J3燈，是SP3報警指示燈。 C燈或J4燈，是SP4報警指示燈。 燈或J5燈，是SP5報警指示燈。 燈或J6燈，是SP6報警指示燈。 |

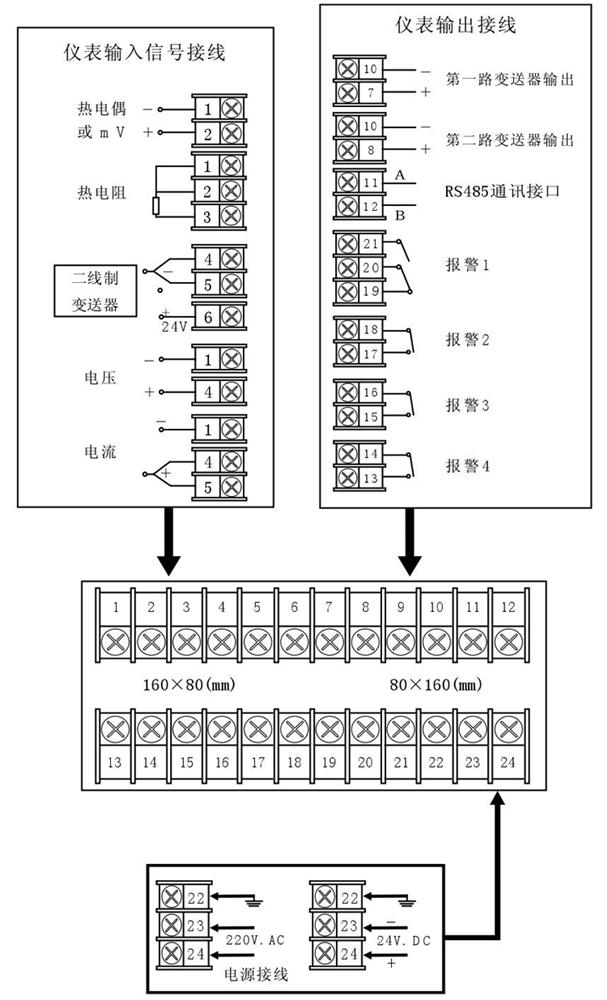

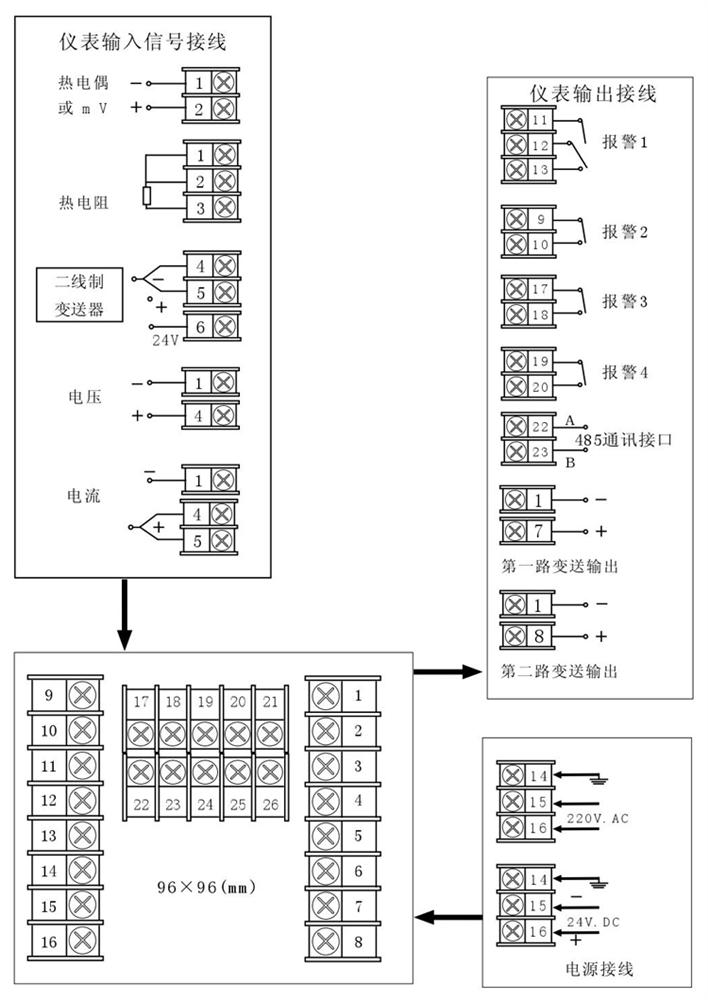

儀表接線/Instrument wiring-----------------------------------------------------------◆◆ |
| 表一 |
 |
| 表二 |
 |
| 表三 |
 |
| 注：特殊訂貨與本圖不同之處，以隨機接線圖為準。 |
| 表四 |
 |
| 注：特殊訂貨與本圖不同之處，以隨機接線圖為準。 |
儀表使用與維修/Instrument use and maintenance------------------------------------◆◆ |
| 1.根據需要，正確選擇儀表型號和有關程序，以便用戶免調試或直接使用。2.由于儀表功能多，根據工況需要正確設置B菜單操作程序和正確接線，如有需要建議用戶派員到廠家學習。3.如屬制造廠質量問題引發儀表損壞，一年內由廠方免費維修。 |
