一、智能氣體渦輪流量計概述
智能氣體渦輪流量計是新型速度式儀表。它具有精度高、重復性好、結構簡單、耐高壓、測量范圍寬、體積小、重量輕、壓力損失小、壽命長、操作簡單、維修方便等優點，溫壓補償型儀表可集流量、溫度、壓力檢測功能于一體，并能進行溫度、壓力、壓縮因子自動補償。是石油、化工、電力、冶金、工業鍋爐等工業、行業的燃氣計量和城市天然氣、燃氣調壓站封閉管道中低粘度氣體的體積流量和總量及燃氣熱計量的理想氣體流量檢測儀表。

二、智能氣體渦輪流量計技術參數

三、智能氣體渦輪流量計產品特點
1、采用新型傳感器，始動流量低、壓力損失小、抗振與抗脈動流性能好，不易腐蝕、可靠性好、使用壽命長。
2、采用新型微處理器與高性能的集成芯片，運算精度高，整機功能強大，性能優越。
3、采用先進的微功耗高新技術，整機功耗低。既能用內電池長期供電運行，又可由外電源供電運行。
4、按流量頻率信號，可將儀表系數最多分八段自動進行線性修正，可根據用戶需要提高儀表的計算精度。
5、采用EEPROM數據存貯技術，具備歷史數據的存貯與查詢功能，三種歷史數據記錄方式可供用戶選擇。
6、流量計表頭可 180°旋轉，安裝使用簡單方便。
7、高精確度，一般可達±1.5%R、±1.0%R。
8、重復性好，短期重復性可達 0.05%R~0.2%R，正是由于具有良好的重復性，在貿易結算中是優先選用的流量計。
9、可檢測被測氣體的溫度、壓力和流量，能進行流量自動跟蹤補償，并顯示標準狀態下（Pn=101.325KPa，Tn=293.15K）的氣體流量；可實時查詢溫度、壓力、時間、日期等數據。

四、智能氣體渦輪流量計工作原理

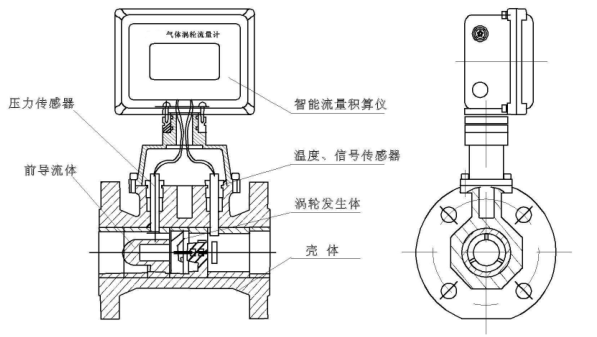

1、流量計結構

2、流量計工作原理
當氣流進入流量計時，首先經過獨立機芯的前導結構并加速，在流體的作用下，由于渦輪葉片與流體流向成一定角度，此時渦輪產生轉動力矩，在渦輪克服阻力矩和摩擦力矩后開始轉動。當諸力矩達到平衡時，轉速穩定，渦輪轉動速度與流量成線性關系，通過旋轉的發信盤上的磁體周期性地改變傳感器磁阻，從而在傳感器兩端感應出頻率與流體體積流量成正比的脈沖信號。該信號經前置放大器放大、整形后和壓力溫度傳感器檢測到的壓力、溫度信號同時輸給流量積算儀進行處理，直接顯示標準體積流量和標準體積總量。

五、智能氣體渦輪流量計尺寸參數
1、傳感器安裝方式

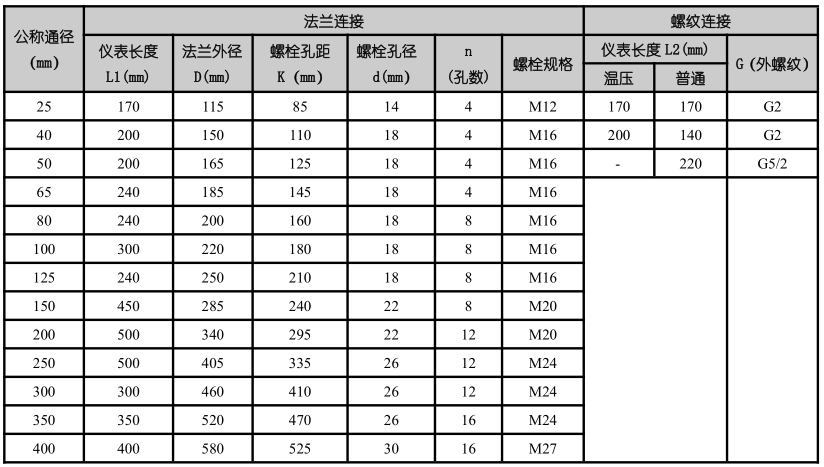

2、傳感器安裝尺寸

六、安裝場所注意事項

1、環境溫度
避免安裝在溫度變化較大的場所，若可能受到其他設備熱輻射，須有隔熱通風措施。
2、大氣條件
避免把流量計安裝在含腐蝕性氣體的環境中，如需安裝，則必須提供通風措施。
3、機械振動或沖擊
流量計雖結構很堅固，但應選擇安裝在振動或撞擊小的場所。如確須將流量計裝在振動較大的管道上，需加設管道支撐。
4、其他注意事項
渦輪流量計的周圍應有充裕的空間，以便作業和定期檢查。安裝場所應便于接線和安裝管道。
