一、焊接式玻璃板液位計概述

焊接式玻璃板液位計是按原化工部HG5-1364～1370-80標準生產的適用于直接指示各種塔、罐、槽、箱等容器內介質液位。在儀表上下閥內裝有安全鋼球，當玻璃板意外破損時，鋼球能在容器內壓力的作用下，自動關閉液流通道，以防止液體繼續外流。
　　

二、焊接式玻璃板液位計特點

●直讀式、讀數精確、可靠
●結構簡單、維修方便
●使用安全、耐用

三、焊接式玻璃板液位計結構原理

●根據連通其原理，將容器內介質液位引至外部玻璃板液位計內，通過透明玻璃直接顯示容器內液位實際高度。
●儀表閥桿密封填料采用柔性石墨壓環，密封性能可靠。

四、焊接式玻璃板液位計主要技術參數

●測量范圍(安裝中心聚L)：300、500、800、1100、1400、1700mm
●工作壓力：2.5、4.0、6.3MPa、0.6MPa(用于R型)
●材質：碳鋼、不銹鋼
●工作溫度：-20～+200℃
●鋼球自動關閉壓力：≥0.2MPa
●伴熱蒸汽壓力：≤0.6MPa
●蒸汽夾套接頭：G1/2外螺紋

五、焊接式玻璃板液位計型號規格

六、焊接式玻璃板液位計外形尺寸

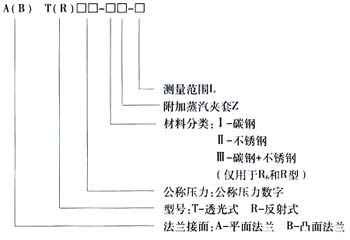

七、焊接式玻璃板液位計規定標記

八、標記示例

透光式玻璃板液面計
平面法蘭，工作壓力2.5MPa
材質：不銹鋼，帶伴熱夾套
測量范圍：800毫米
標志：AT25-ⅡZ/L=800mm HG5-1364-80

 九、訂貨須知

●型號規格
●測量范圍
●工作壓力、溫度
●材質
●特殊要求協商
●是否配套供應容器上法蘭、螺栓、螺母、閥門及密封墊圈等配件
